Ремонт УАЗ-3160 >> Кузов >> Отопитель
Снятие (разборка) отопителя
Снятие (разборка) отопителя салона выполняется после демонтажа панели приборов в следующем порядке:

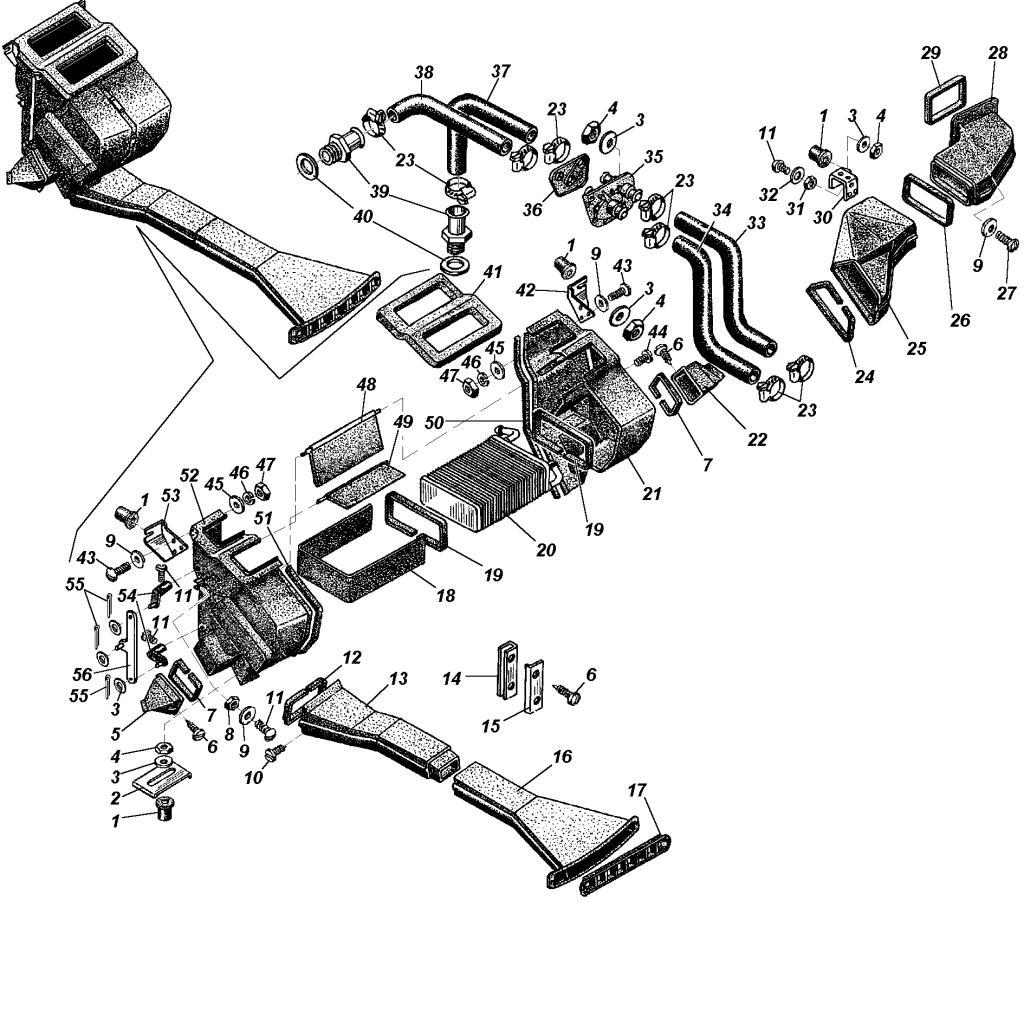

Рис. 338. Отопитель: 1 – втулка; 2 – пластина; 3, 9, 32, 40, 45, 46 – шайбы; 4, 8, 31, 47 – гайки; 5 – переднее левое сопло; 6, 10, 11, 27, 43, 44 – винты; 7, 12, 24, 26, 29, 41 – уплотнители; 13 – задний воздуховод обогрева ног (передняя часть); 14 – внутренняя скоба крепления; 15 – наружная скоба крепления;
16 – задний воздуховод обогрева ног (задняя часть); 17 – заднее сопло обдува; 18 – прокладка радиатора; 19 – торцовые прокладки; 20 – радиатор отопителя; 21 – правый кожух отопителя; 22 – переднее правое сопло; 23 – хомуты; 25 – передний воздуховод (левая часть); 28 – передний воздуховод (правая часть);
30 – кронштейн левого воздуховода; 33, 34, 37, 38 – шланги; 35 – кран отопителя; 36 – уплотнитель труб крана отопителя; 39 – штуцер; 42 – правый кронштейн кожуха отопителя; 48 – верхняя заслонка отопителя; 49 – нижняя заслонка отопителя; 50, 51 – уплотнительные ленты; 52 – левый кожух отопителя; 53 – левый кронштейн кожуха отопителя; 54 – рычаги со втулкой; 55 – шплинты; 56 – тяга


1. Отверните два винта крепления правой части переднего воздуховода 28 ( рис. 338 ) к воздухозаборнику и отсоедините его от левой части переднего воздуховода 25.
2. Отверните гайку 31, снимите шайбу 32 крепления кронштейна 30 левой части переднего воздуховода к щитку передка, выньте пластмассовую втулку 1, отверните два самонарезающих винта 44 крепления воздуховода к корпусу отопителя и отделите левую часть переднего воздуховода от отопителя.
3. Ослабьте хомуты 23 крепления впускного 34 и выпускного 33 шлангов на кране отопителя 35 и трубках радиатора 20 и снимите шланги.
4. Выньте радиатор 20 из ниши отопителя.
5. Отверните два самонарезающих винта 10 крепления заднего воздуховода. Отсоедините переднюю
часть 13 воздуховода от задней 16, снимите воздуховод. Выньте сопло 17 обдува.
6. Отверните три гайки 4, снимите шайбы 3, пластину 2 и снимите отопитель с болтов щитка передка, выньте пластмассовые втулки 1.
7. Отверните винты 11 крепления рычагов 54 верхней 48 и нижней 49 заслонок отопителя. Снимите
шплинты 55, шайбы 3 со стоек рычагов, а затем снимите тягу 56 управления заслонками отопителя.
8. Снимите рычаги 54 управления отопителем с осей заслонок 48 и 49.
9. Отверните винты 6 крепления скоб 15 и 14. Разъедините левый 52 и правый 21 кожухи отопителя. Снимите наружные 15 и внутренние 14 скобы крепления кожухов отопителя.
10. Извлеките верхнюю 48 и нижнюю 49 заслонки из кожуха отопителя.
11. Отверните самонарезающие винты 6 крепления левого 5 и правого 22 сопел, снимите сопла с направляющих патрубков кожухов отопителя.
Установку отопителя проводите в обратном порядке.

Снятие (разборка) механизма управления отопителем

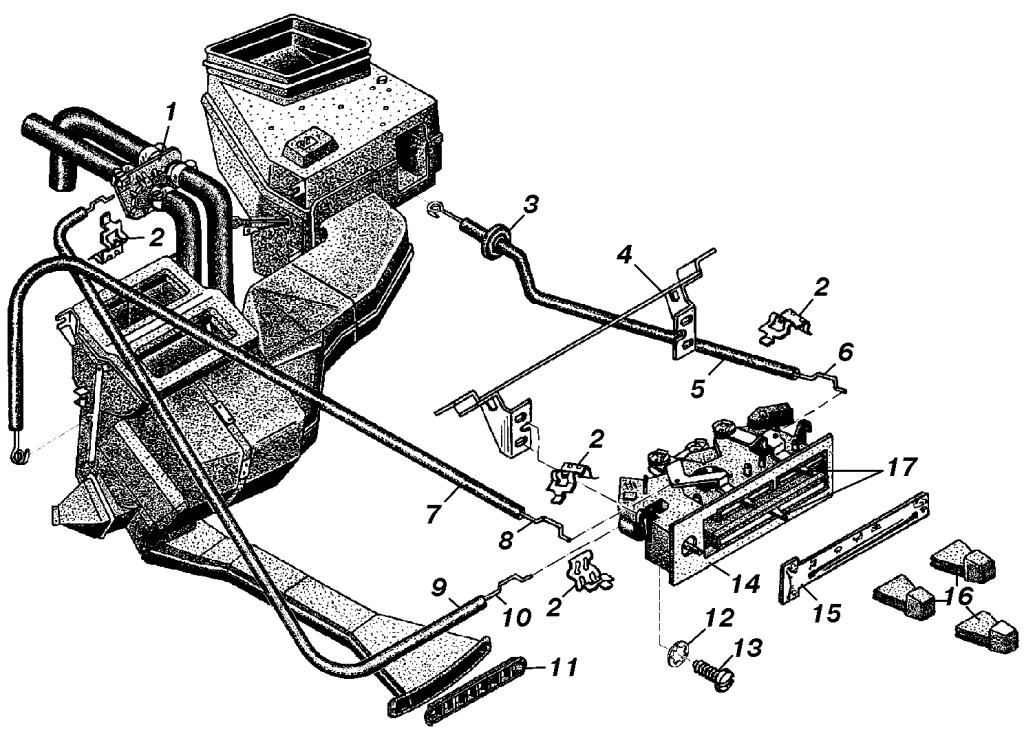

Рис. 339. Механизм управления отопителем: 1 – кран отопителя; 2 – скобы крепления; 3 – уплотнительная втулка; 4 – держатель блока рычагов управления отопителем; 5, 7, 9 – оболочки тяг; 6 – тяга привода заслонки воздухопритока; 8 – тяга привода заслонок отопителя; 10 – тяга управления краном отопителя; 11 – заднее сопло обдува; 12 – шайба; 13 – винт; 14 – блок рычагов управления; 15 – пластина символов рычагов управления; 16 – рукоятки рычагов; 17 – рычаги


1. Снимите рукоятки 16 ( рис. 339 ) с рычагов 17 управления.

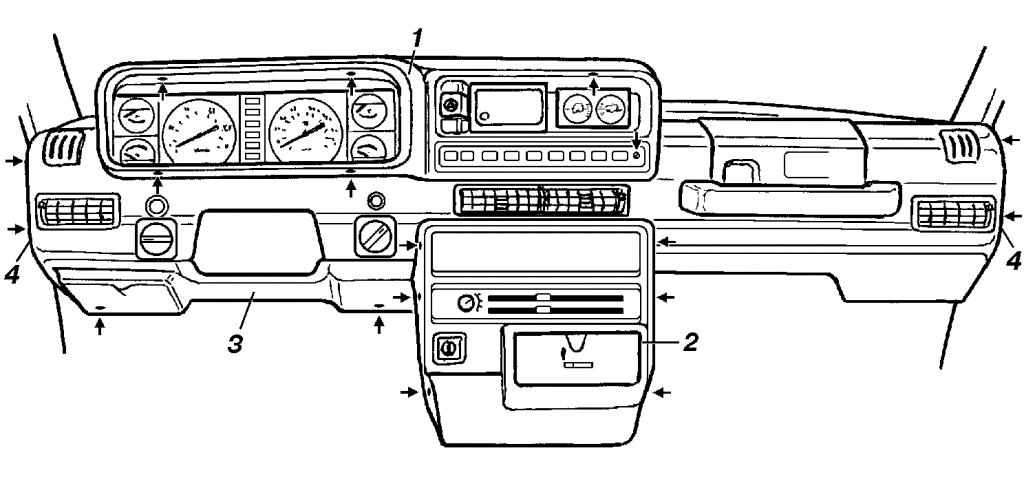

Рис. 337. Крепление панели приборов (стрелками показаны точки крепления деталей панели приборов): 1 – щиток панели приборов; 2 – накладка консоли панели приборов; 3 – накладка панели приборов; 4 – боковые заглушки панели приборов


2. Снимите накладку 2 консоли панели приборов (см. рис. 337 ).
3. Отсоедините блок 14 (см. рис. 339 ) рычагов управления отопителем от держателя 4 на панели приборов, вывернув винты 13 и сняв шайбы 12.
4. Снимите скобы 2 крепления тяг 6, 8, 10 и выньте их концы из гнезд соответствующих рычагов.
5. Снимите шплинт 55 (см. рис. 338 ) и шайбу 3 со стойки тяги заслонок отопителя и отсоедините трос управления заслонками отопителя.
6. Снимите скобу 2 (см. рис. 339 ) крепления тяг с крана 1 отопителя и отсоедините тягу управления краном отопителя.

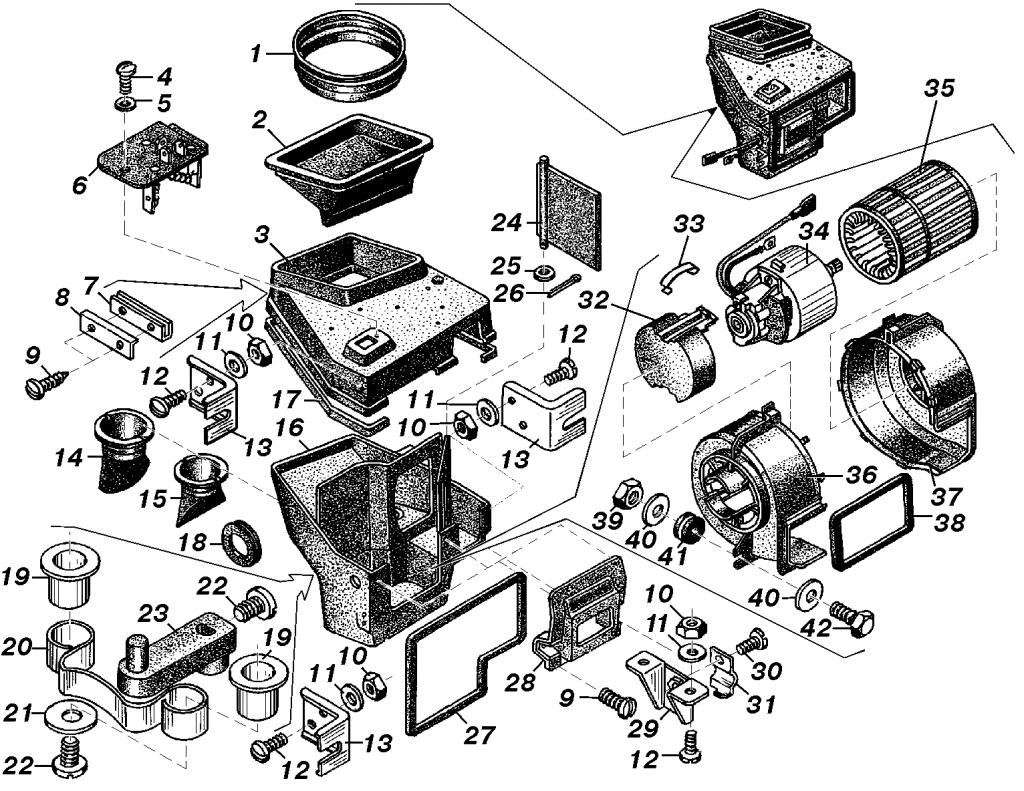

Рис. 340. Воздухозаборник: 1, 18, 27, 38 – уплотнители; 2 – водоотражательный щиток; 3 – верхний кожух воздухозаборника; 4, 12, 22, 30 – винты; 5, 11, 21, 25, 40 – шайбы; 6 – добавочный резистор; 7 – внутрен-няя скоба крепления; 8 – наружная скоба крепления; 9 – самонарезающийся винт; 10, 39 – гайки;
13 – кронштейны крепления воздухозаборника; 14, 15 – клапаны для слива воды; 16 – уплотнительная лента; 17 – нижний кожух воздухозаборника; 19 – втулка; 20 – пружина рычага заслонки рециркуляции;
23 – рычаг заслонки рециркуляции; 24 – заслонка рециркуляции; 26 – шплинт; 28 – рамка кожухов воздухозаборника; 29 – стойка крепления тяги управления заслонкой; 31 – скоба; 32 – защитный кожух электродвигателя отопителя; 33 – скоба крепления кожухов воздухозаборника; 34 – электродвигатель отопителя; 35 – рабочее колесо вентилятора отопителя; 36 – кожух вентилятора (левая часть); 37 – кожух вентилятора (правая часть); 41 – втулка; 42 – болт


7. Снятие (разборка) механизма управления заслонкой рециркуляции проводится после демонтажа воздухозаборника. Снимите шплинт 26 ( рис. 340 ) и шайбу 25 со стойки рычага заслонки рециркуляции, отсоедините и выньте трос управления заслонкой рециркуляции.
Установку рычагов управления отопителем проводите в обратном порядке.

Снятие, разборка, сборка и установка вентилятора
Снятие (разборку) вентилятора проводите в следующем порядке:
1. Отключите аккумуляторную батарею.
2. Отсоедините провода от электродвигателя вентилятора. Отсоедините тягу 6 (см. рис. 339 ) привода заслонки воздухопритока.
3. Выверните два винта 27 (см. рис. 338 ) крепления правой части переднего воздуховода к воздухозаборнику.
4. Отверните гайки крепления воздухозаборника к щитку передка и к надставке брызговика переднего колеса и снимите воздухозаборник.
5. Снимите водоотражательный щиток 2 ( рис. 340 ) воздухозаборника с уплотнителем 1.
6. Разъедините кожухи 3 и 17, сняв предварительно крепежные скобы 7, 8 и вывернув семь винтов на верхнем кожухе воздухозаборника и шесть винтов крепления рамки 28 кожухов.
7. Извлеките рамку 28 кожухов в сборе с вентилятором отопителя.
8. Отверните два винта крепления и снимите вентилятор отопителя в сборе.
9. Разъедините кожухи 36 и 37 вентилятора и извлеките электродвигатель отопителя в сборе с рабочим колесом 35 вентилятора, отсоединив предварительно крепежные скобы 33.
Сборку вентилятора отопителя и его установку выполняйте в обратной последовательности.
Обратите внимание на правильность установки уплотнителей кожухов вентилятора и воздухозаборника.
Во избежание нарушения балансировки нельзя снимать рабочее колесо с вала электродвигателя.

Снятие, разборка, сборка (установка) воздуховодов обогрева ветрового и боковых стекол и вентиляции кузова
Снятие и разборку воздуховодов проводите в следующем порядке:
1. Снимите панель приборов в сборе с воздуховодами.

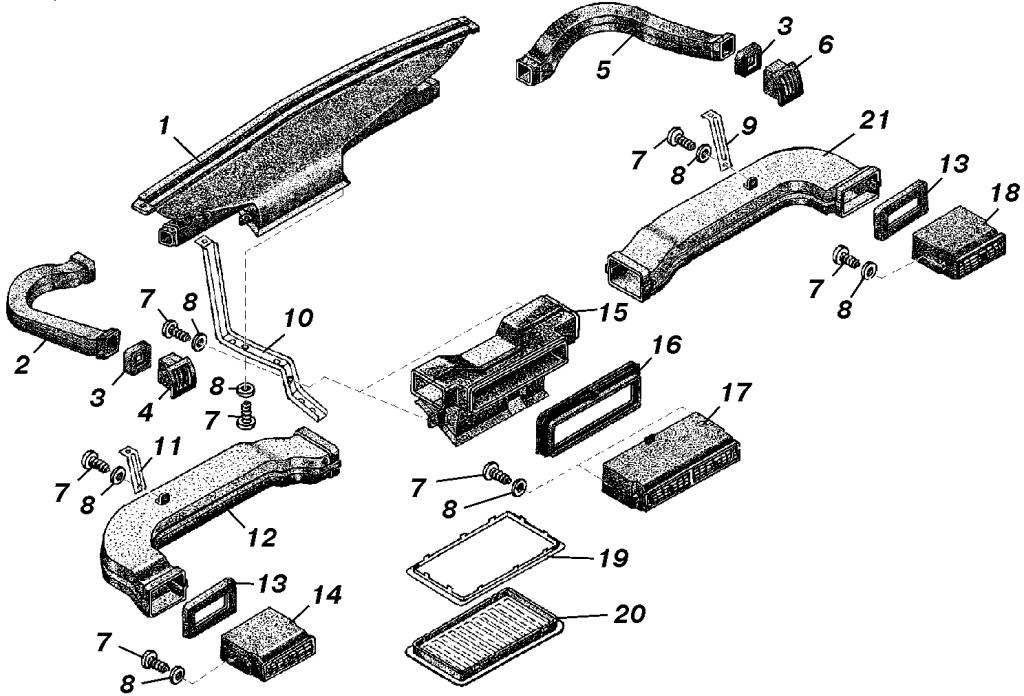

Рис. 341. Воздуховоды обогрева ветрового и боковых стекол и вентиляции кузова: 1 – воздуховод обогрева ветрового стекла; 2 – левый воздуховод обогрева бокового стекла; 3, 13, 16 – уплотнители; 4 – левое сопло обдува бокового стекла; 5 – правый воздуховод обогрева бокового стекла; 6 – правое сопло обдува бокового стекла; 7 – винты; 8 – шайбы; 9, 10, 11 – кронштейны; 12 – боковой воздуховод вентиляции (левый); 14 – левое сопло вентиляции; 15 – центральный воздуховод вентиляции;
17 – центральное сопло вентиляции; 18 – правое сопло вентиляции; 19 – рамка; 20 – решетка вентиляции; 21 – боковой воздуховод вентиляции (правый)


2. Выньте левый 2 ( рис. 341 ) и правый 5 воздуховоды обогрева боковых стекол, слегка покачивая поочередно каждый из воздуховодов, из уплотнителей 3 и из воздуховода обогрева ветрового стекла 1.
3. Выверните два самонарезающих винта, крепящих воздуховоды 12 и 21 к центральному воздуховоду 15 вентиляции.
4. Отверните два винта 7 крепления воздуховодов к кронштейнам 9 и 10.
5. Слегка покачивая, поочередно выньте каждый из воздуховодов из уплотнителей 13 и из корпуса центрального воздуховода 15.
6. Снимите воздуховод 1 обогрева ветрового стекла, отогнув восемь язычков и отвернув два винта крепления воздуховода к панели приборов.
Установку указанных воздуховодов на панель приборов выполните в обратной последовательности, обратив особое внимание на правильное положение уплотнителей.
