Ремонт УАЗ-Patriot / Патриот >> Тормозная система >> Тормозные механизмы задних колес >> Замена тормозных колодок тормозного механизма заднего колеса
Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок меньше минимально допустимого значения (1,5–2 мм);
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– на накладках образовались глубокие борозды и сколы.

Предупреждения
Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Вам потребуются: ключи «на 8», «на 19», отвертка с плоским лезвием, раздвижные пассатижи.
1. Снимите колесо (см. «Замена колеса» ).
2. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.
3. Снимите тормозной барабан (см. «Замена тормозного барабана» ).
4. Снимите защитный колпачок…
5. …и, оперев отвертку на тормозной цилиндр, выведите стяжную пружину из зацепления с колодкой.

Предупреждение
Будьте осторожны при работе отверткой. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

6. Разведите колодки…
7. …и снимите стяжную пружину.
8. Удерживая стержень прижимной пружины, нажмите на верхнюю чашку, поверните ее на 90°…
9. …и снимите верхнюю чашку, прижимную пружину и нижнюю чашку.
10. Извлеките стержень прижимной пружины.

Предупреждение
После снятия стержней прижимных пружин закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

11. Удерживая опорный палец от проворачивания, отверните гайку его крепления…
12. …извлеките палец…
13. …и снимите колодку и втулку опорного пальца.
14. Аналогично снимите вторую колодку. При этом снимется пластина опорных пальцев.

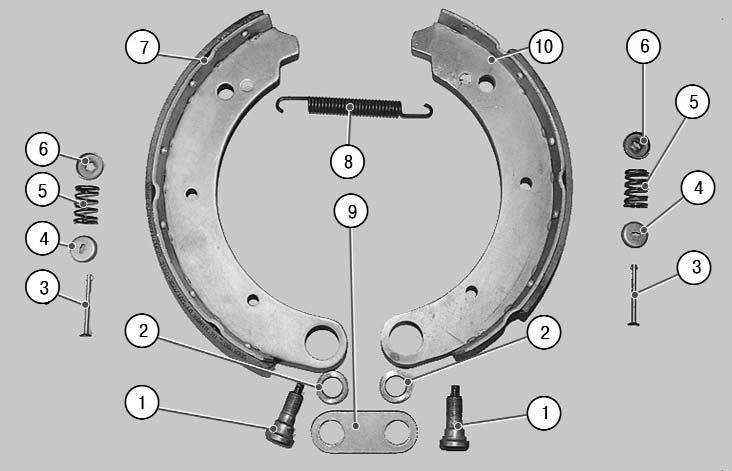

Рис. 9.4 . Детали тормозного механизма заднего колеса: 1 – опорные пальцы; 2 – втулки опорных пальцев; 3 – стержни прижимных пружин; 4 – нижние чашки прижимных пружин; 5 – прижимные пружины; 6 – верхние чашки прижимных пружин; 7 – передняя тормозная колодка; 8 – стяжная пружина; 9 – пластина опорных пальцев; 10 – задняя тормозная колодка

15. Очистите от загрязнений и осмотрите детали тормозного механизма ( рис. 9.4 ). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
16. На места трения тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.
17. Освободите поршни рабочего цилиндра от фиксирующего приспособления, раздвижными пассатижами сожмите поршни рабочего цилиндра и установите тормозные колодки.

Предупреждение
Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

18. Установите тормозной барабан (см. «Замена тормозного барабана» ).
19. Установите на место колесо и отрегулируйте зазор между тормозными колодками и барабаном (см. «Регулировка тормозных механизмов задних колес» ).
20. Аналогично замените тормозные колодки тормозного механизма другого колеса.
