Ремонт УАЗ Hunter >> Электрооборудование >> Электронная система управления бензиновым двигателем (система впрыска топлива) >> Датчики системы управления двигателем
Датчики температуры охлаждающей жидкости и температуры воздуха во впускном трубопроводе типа 19.3828 представляют собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 В через резистор 2 кОм. При низкой температуре сопротивление датчика высокое, при высокой температуре — низкое.
Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, на прогретом — низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.
Для замены датчиков температуры охлаждающей жидкости и температуры воздуха во впускном трубопроводе вам потребуется ключ «на 19».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Частично слейте охлаждающую жидкость из радиатора.
3. Отсоедините колодку жгута проводов от разъема датчика, отстегнув пружинный замок.
4. Выверните датчик из корпуса термостата.
5. Аналогичным образом снимите датчик температуры воздуха во впускном трубопроводе.

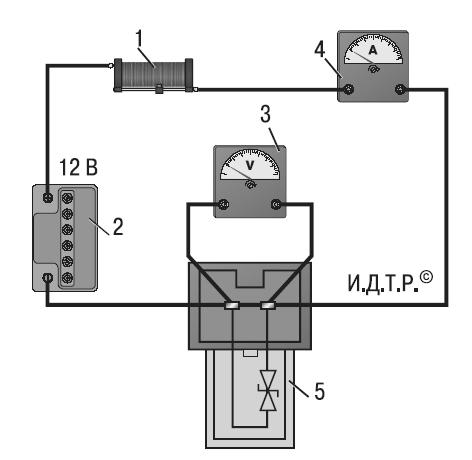

Рис. 10.8 . Электрическая схема проверки датчика температуры: 1 – переменное сопротивление 10 кОм; 2 – аккумуляторная батарея; 3 – вольтметр; 4 – миллиамперметр; 5 – датчик

Для проверки датчиков необходимо собрать схему, изображенную на рис. 10.8 . Сопротивлением 1 по миллиамперметру 4 установите ток в цепи 1–1,5 мА. При температуре +25 °С вольтметр 3 должен показывать напряжение 2,957–3,022 В.
Изменяя окружающую температуру датчика, измерьте значение падения напряжения вольтметром 3. У исправного датчика оно должно укладываться в следующие пределы: при температуре +40 °С – 2,287–2,392 В; при температуре +90 °С – 3,642–3,737 В. Неисправный датчик замените.

Полезный совет
Для изменения температуры датчика можно использовать емкость с водой. Замерьте сопротивление датчика при различных значениях температуры воды.

6. Установите датчики в последовательности, обратной снятию. При установке датчика температуры охлаждающей жидкости смажьте его резьбу герметиком.

Датчик положения коленчатого вала (синхронизации) типа DG-6 0261210113 фирмы Bosch или 23.3847 индуктивного типа предназначен для определения углового положения коленчатого вала двигателя, синхронизации работы контроллера с рабочим процессом двигателя и определения частоты вращения коленчатого вала.

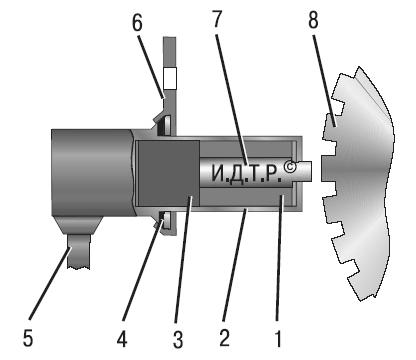

Рис. 10.9 . Датчик положения коленчатого вала: 1 – обмотка датчика; 2 – корпус; 3 – магнит; 4 – уплотнитель; 5 – привод; 6 – кронштейн крепления; 7 – магнитопровод; 8 – диск синхронизации

Конструктивно датчик ( рис. 10.9 ) представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска синхронизации 8 мимо торца магнита на выводах обмотки возникает потенциал, являющийся для контроллера информацией о частоте вращения коленчатого вала. Два зуба на диске отсутствуют, и при прохождении впадины на диске мимо магнита формируется импульс, по которому контроллер определяет, что поршень 1-го цилиндра находится в ВМТ.
При выходе из строя датчика синхронизации или его цепей работа системы зажигания и, следовательно, двигателя прекращается. Предварительно датчик можно проверить непосредственно на двигателе. Для окончательной проверки датчик необходимо снять с двигателя.
Вам потребуются: тонкая отвертка, ключ «на 10», автотестер.
1. Выключите зажигание и снимите клемму «минус» аккумуляторной батареи.
2. Нажмите на пружинный зажим колодки и разъедините разъем датчика синхронизации.
3. Подсоедините один щуп тестера, включенного в режиме омметра, к центральному выводу колодки жгута проводов датчика, а второй щуп — к любому боковому выводу. Сопротивление обмотки датчика должно быть 700–900 Ом.
4. Для окончательной проверки снимите датчик, для чего отогните хомуты крепления жгута проводов датчика к впускной трубе и блоку цилиндров, протяните жгут вниз…
5. ...выверните болт крепления и выньте датчик из отверстия в блоке цилиндров двигателя.
6. Присоедините к выводам датчика тестер, включенный в режиме измерения напряжения.
7. Быстро поднесите к сердечнику датчика металлический предмет (например, пинцет). Если датчик исправен, на приборе будет скачок напряжения. Если напряжение не меняется, датчик неисправен и его нужно заменить.
8. Установите датчик в последовательности, обратной снятию.
9. После установки датчика проверьте зазор между его сердечником и зубьями диска синхронизации. Он должен быть 1–1,5 мм.

Датчик положения распределительного вала (датчик фазы) типа PG-3.1 0232103006 Bosch, или 406.3847050-04, или 406.3847050-05, или ДФ-1, действие которого основано на эффекте Холла, установлен в левой задней части головки блока цилиндров.
По информации этого датчика контроллер определяет момент установки поршня 1-го цилиндра в ВМТ такта сжатия для расчета последовательности впрыска топлива согласно порядку работы цилиндров.
При выходе из строя датчика фазы контроллер включает сигнальную лампу в блоке ламп и переходит из режима фазированного впрыска на резервный режим подачи топлива одновременно во все цилиндры. На этом режиме значительно возрастает расход топлива, поэтому неисправный датчик фазы нужно заменить при первой возможности.
Вам потребуются: тонкая отвертка или шило, ключ «на 10».
1. Выключите зажигание и снимите клемму «минус» аккумуляторной батареи.
2. Отстегнув пружинный замок, разъедините колодки жгута проводов датчика фазы.
3. Снимите с металлического держателя колодку жгута проводов датчика.
4. Выверните болт крепления и выньте датчик из отверстия в головке блока цилиндров.

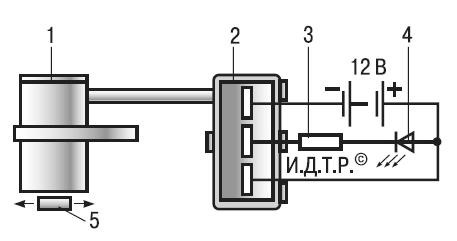

Рис. 10.10 . Схема проверки датчика фазы: 1 – датчик; 2 – штекерная колодка; 3 – резистор 0,5–0,6 кОм; 4 – светодиод АЛ307; 5 – металлическая пластина

5. Соберите схему для проверки ( рис. 10.10 ) и подсоедините провода к клеммам аккумуляторной батареи. При этом светодиод 4 должен загореться и сразу погаснуть.
6. Перемещайте вблизи стержня датчика пинцет или отвертку. Если датчик исправен, светодиод должен кратковременно загораться. Если светодиод не горит, датчик неисправен и его необходимо заменить.
7. Установите датчик в последовательности, обратной снятию.

Датчик массового расхода воздуха типа HFM5-4.7 0280218037 фирмы Bosch, или 20.3855 фирмы Siemens, или 406.1130000-01 расположен между шлангом воздушного фильтра и шлангом впускной трубы.
Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества и направления движения воздуха, проходящего через датчик.
В датчик массового расхода воздуха встроен датчик температуры воздуха, чувствительным элементом которого является термистор, установленный в потоке воздуха. При низкой температуре сопротивление датчика высокое, при высокой температуре — низкое (табл. 10.6).
Если датчик температуры воздуха неисправен, то контроллер заносит в память код ошибки и включает сигнальную лампу, показания неисправного датчика заменяются контроллером на фиксированное значение температуры воздуха 33 о С.
Для замены датчика вам потребуются: ключ «на 10», отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отжав снизу отверткой или пальцем пластмассовую защелку, отсоедините колодку жгута проводов от датчика массового расхода воздуха.
3. Ослабьте затяжку хомута крепления…
4. …снимите шланги с датчика и снимите датчик с автомобиля.
5. Установите датчик в обратном порядке. Обратите внимание на состояние резиновой прокладки, так как ее повреждение может привести к перебоям в работе двигателя.

Датчик положения дроссельной заслонки типа 406.1130000-01 или DKG-1 0280122001 производства Bosch представляет собой потенциометр с токосъемным элементом, перемещающимся по радиусу токопроводящего сектора от 0 до 100o.
Вам потребуются: автотестер, отвертка.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отсоедините от датчика колодку жгута проводов…
3. …и измерьте сопротивление между выводами «1» и «2» колодки датчика. У исправного датчика оно должно быть около 2 кОм. Подключите автотестер к выводам «2» и «3». При открытом положении дроссельной заслонки сопротивление должно быть 0,7–1,38 кОм, при закрытом – 2,6 кОм.
4. Для замены неисправного датчика положения дроссельной заслонки выверните два винта его крепления…
5. …и снимите датчик.
6. Установите новый датчик в порядке, обратном снятию.

Датчик детонации 02612311046 производства Bosch, или GT 305, или 18.3855 установлен на блоке цилиндров двигателя с правой стороны под впускным трубопроводом в районе 4-го цилиндра.

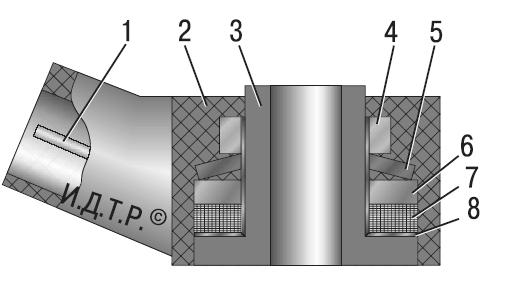

Рис. 10.11 . Датчик детонации: 1 – штекер; 2 – изолятор; 3 – корпус; 4 – гайка; 5 – упругая шайба; 6 – инерционная шайба; 7 – пьезоэлемент; 8 – контактная пластина

Датчик детонации ( рис. 10.11 ) представляет собой пьезоэлектрический прибор, воспринимающий вибрации стенки блока, вызванные ударными волнами при детонации в цилиндрах. Детонация — это взрывное самовоспламенение рабочей смеси в цилиндрах двигателя. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с ростом интенсивности детонационных ударов. Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива. При выходе из строя датчика или его электрических цепей блок управления сигнализирует водителю включением сигнальной лампы и переходит на резервный режим управления двигателем с поздним углом опережения зажигания. Этот режим характеризуется пониженной мощностью двигателя и увеличенным расходом топлива, поэтому при первой возможности датчик нужно заменить. Для проверки датчик детонации нужно снять с автомобиля.
Вам потребуются: тонкая отвертка или шило, ключ «на 13».
1. Выключите зажигание и снимите клемму «минус» с аккумуляторной батареи.
2. Выведите шланг отопителя из держателя на болту датчика.
3. Отсоедините разъем жгута проводов от выводов датчика, отстегнув пружинный замок колодки.
4. Отверните гайку, снимите кронштейн шланга отопителя со шпильки, ввернутой в стенку головки блока цилиндров, и снимите со шпильки датчик.
5. Присоедините к выводам датчика автотестер, включенный в режиме измерения напряжения. Постукивайте по корпусу датчика твердым предметом (например, пинцетом) – напряжение должно изменяться. Если напряжение остается постоянным, датчик неисправен и его нужно заменить.
6. Установите датчик в последовательности, обратной снятию.

Датчик концентрации кислорода типа 5WK9-1000G фирмы Siemens применяется в системе впрыска топлива с обратной связью и установлен в приемной трубе системы выпуска отработавших газов. Для корректирования расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает датчик концентрации кислорода. Содержащийся в отработавших газах кислород контактирует с датчиком концентрации кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).
Для нормальной работы температура датчика должна быть не ниже 300 °С, поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.
Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректированию состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) – на обеднение смеси.
Для замены управляющего датчика концентрации кислорода вам потребуется ключ «на 22».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Разъедините колодку датчика и жгута проводов, отжав пластмассовую защелку.
3. Выверните датчик из приемной трубы…
4. …и снимите датчик с автомобиля.
5. Установите датчик в порядке, обратном снятию.
