Ремонт УАЗ-3160 >> Тормозная система >> Рабочая тормозная система >> Техническое обслуживание
Постоянно следите за исправностью рабочей тормозной системы, своевременно регулируйте ее и устраняйте возникшие неисправности.

Рис. 260. Главный тормозной цилиндр: 1 – защитный колпачок; 2 – крышка с датчиком аварийного падения уровня тормозной жидкости; 3 – бачок;
4 – корпус главного тормозного цилиндра; 5 – пробка; 6,13 – прокладки;
7 – вкладыш пробки; 8 – пружина; 9 – седло пружины; 10, 19 – шайбы; 11,
17 – поршни; 12 – болт упорный; 14 – втулка-ограничитель; 15 – винт-упор; 16 – манжета уплотнительная; 18 – наружная манжета; 20 – стопорное кольцо; 21 – втулка соединительная


Систематически проверяйте уровень жидкости в бачке главного тормозного цилиндра и в случае необходимости доводите его до нормы. Уровень жидкости в бачке 3 (см. рис. 260 ) проверяется визуально по меткам, нанесенным на корпусе бачка. При снятой крышке 2 и новых накладках тормозных механизмов уровень жидкости должен быть на метке MAX. Если гидропривод исправен, понижение уровня жидкости в бачке связано с износом накладок колодок тормозных механизмов. Понижение уровня до метки MIN косвенно свидетельствует об их предельном износе. В этом случае необходимо вести непосредственный контроль за состоянием накладок, а доливать жидкость в бачок нет необходимости, так как при установке колодок с новыми накладками уровень жидкости в бачке поднимется до нормального.
Сигнальная лампа аварийного падения уровня жидкости в бачке загорается, когда уровень жидкости опустится ниже метки MIN. При частично изношенных или новых накладках колодок тормозных механизмов причиной является потеря герметичности системы и утечка жидкости. Доливайте жидкость в этом случае только после восстановления герметичности системы.
Одновременно с проверкой уровня жидкости в бачке проверяйте исправность работы датчика аварийного падения уровня, для чего нажмите сверху на центральную часть защитного колпачка 1 (при включенном зажигании на панели приборов должна загореться сигнальная лампа).
В главном тормозном цилиндре с двумя раздельными бачками уровень жидкости в бачках должен быть на 15–20 мм ниже верхних кромок наливных отверстий. При замене изношенных колодок тормозных механизмов не допускайте переливания тормозной жидкости через края бачков главного тормозного цилиндра.
Следите за герметичностью соединений трубопроводов гидропривода. Проверяйте состояние трубопроводов, надежность крепления трубок на раме и мостах автомобиля. При осмотрах убедитесь в отсутствии повреждений трубок и гибких шлангов. Трубки и шланги с повреждениями замените новыми.

Рис. 262. Привод регулятора давления: 1 – регулятор давления;
2 – кронштейн (основание) ; 3 – рычаг привода; 4 – регулировочный болт; 5 – упругий рычаг; 6, 9, 13 – болты; 7 – втулка; 8 – стойка рычага; 10 – втулка распорная; 11 – клемма; 12 – кронштейн стойки; 14 – ось рычага


При сезонном обслуживании проверяйте работоспособность регулятора давления. Очищайте регулятор от грязи и проверяйте надежность его крепления. Внешним осмотром убедитесь, что регулятор и детали его привода не повреждены, тормозная жидкость не подтекает и нет зазоров в соединении стойки с упругим рычагом и кронштейном на заднем мосту ( рис. 262 ).

Рис. 261. Регулятор давления: 1 – поршень; 2 – уплотнительное кольцо поршня; 3, 6 – опорные шайбы пружины поршня; 4 – пружина поршня; 5 – корпус; 7 – уплотнитель головки поршня; 8 – втулка корпуса; 9 – опорная шайба втулки толкателя; 10 – втулка толкателя; 11 – уплотнительное кольцо толкателя;
12 – опорная тарелка; 13 – пружина втулки толкателя; 14 – пробка; 15 – прокладка пробки; 16 – перепускной клапан; 17 – заглушка; 18 – втулка поршня;
19 – стопорное кольцо; 20 – защитный чехол


При нажатии на педаль тормоза поршень 1 (см. рис. 261 ) регулятора давления должен выдвинуться из корпуса на 1,7–2,3 мм. Отсутствие хода поршня или недостаточный или чрезмерный ход свидетельствует о неисправности регулятора или его привода.
Обращайте внимание при осмотрах гидропривода на расположение контрольной заглушки 17 и отсутствие подтекания из-под нее тормозной жидкости. В нормальном состоянии заглушка должна быть утоплена в отверстие корпуса регулятора до упора. Выступание заглушки из отверстия и подтекание тормозной жидкости означают потерю герметичности уплотнительных колец 11 и, как следствие, работоспособности регулятора.
Вакуумный усилитель регулировок не требует. Обслуживание заключается в проверке надежности крепления.
Периодически снимайте колеса и тормозные барабаны, очищайте детали тормозных механизмов от грязи. В летнее время и при езде по грязным дорогам чистку проводите чаще.
При снятии колес и тормозных барабанов убедитесь в отсутствии течи из колесных тормозных цилиндров, а также в надежности крепления колесных цилиндров к щитам. Обратите внимание на состояние защитных колпаков колесных цилиндров, степень износа фрикционных накладок, а также на состояние тормозных барабанов и дисков. При износе фрикционных накладок до толщины менее 1,5 мм замените колодки новыми. В случае "замасливания" поверхностей накладок зачистите их шлифовальной шкуркой.
При снятых ступицах подтяните болты крепления тормозных щитов.
Для обеспечения надежной и безопасной работы тормозной системы регулярно (один раз в два года) меняйте тормозную жидкость.

Регулировка
Передние и задние механизмы рабочей тормозной системы не требуют регулировки при эксплуатации автомобиля, необходимый зазор между колодками и тормозными дисками и
барабанами поддерживается автоматически. При замене колодок задних тормозных механизмов отрегулируйте их установку. Операции по замене и установке колодок проводите, когда тормозные барабаны полностью остыли и подшипники колес правильно отрегулированы.

Рис. 258. Привод главного цилиндра: 1 – бачок;
2 – главный тормозной цилиндр; 3 – гайка; 4 – вакуумный усилитель; 5 – кронштейн педали; 6 – оттяжная пружина; 7 – вилка; 8 – педаль; 9 – палец; 10 – ось педали; 11 – выключатель сигнала торможения


Регулировку свободного хода педали выполняйте изменением положения упора (см. рис. 258 ) выключателя 11 сигнала торможения.
Свободный ход педали проверяйте при неработающем двигателе.
Свободный ход педали, измеренный по перемещению площадки, составляет 5–14 мм.

Заполнение гидропривода тормозной системы жидкостью и проверка работоспособности системы
Гидропривод заполняйте только специальной жидкостью согласно указаниям табл. 1 в следующем порядке:
1. Проверьте герметичность всех соединений гидропривода и состояние гибких шлангов.
2. Поднимите капот и отверните крышку бачка главного цилиндра. Заполните бачок тормозной жидкостью.

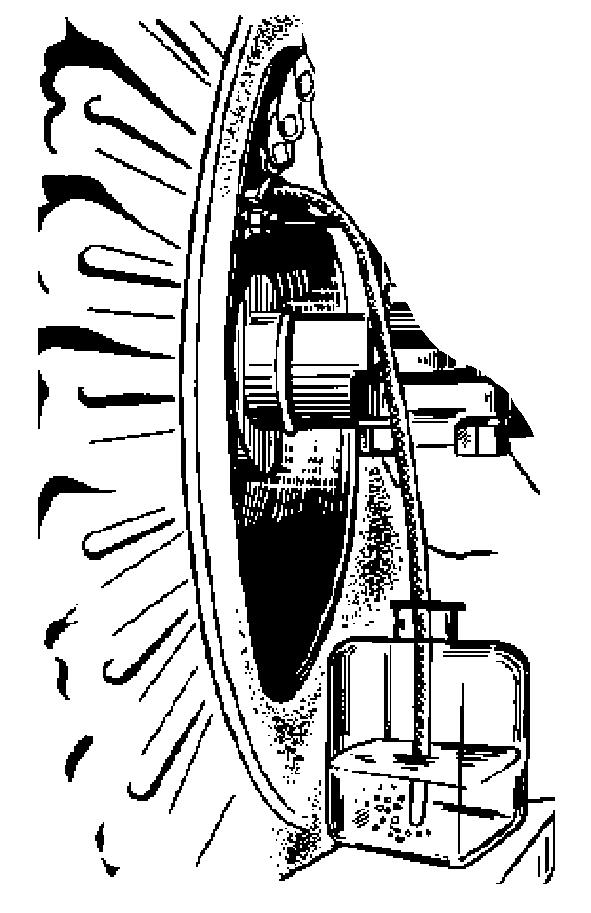

Рис. 263. Прокачка тормозной системы


3. Снимите с перепускного клапана тормозного цилиндра правого заднего тормозного механизма резиновый колпачок и наденьте на клапан резиновый шланг длиной 400 мм. Другой конец шланга опустите в стеклянный сосуд вместимостью не менее 0,5 л, заполненный тормозной жидкостью ( рис. 263 ).
4. Отверните на 1/2–3/4 оборота перепускной клапан, после чего несколько раз нажмите на педаль. Нажимайте на педаль быстро, отпускайте медленно.
Жидкость под давлением поршня главного тормозного цилиндра будет заполнять гидропривод и вытеснять воздух. Прокачку проводите до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью. Во время прокачки доливайте тормозную жидкость в бачок главного тормозного цилиндра, не допуская обнажения его дна, чтобы в систему вновь не попадал воздух.
В течение всей операции по заполнению конец шланга держите погруженным в жидкость.
Прокачку гидропривода выполняйте не только при заполнении его жидкостью, но и в случае разгерметизации гидропривода.
5. Плотно заверните при нажатой педали перепускной клапан колесного цилиндра, снимите шланг и наденьте колпачок.
6. Прокачайте тормозной цилиндр заднего левого тормозного механизма, затем регулятор давления, правый и левый колесные цилиндры передних тормозных механизмов.
7. Если на автомобиль установлен главный тормозной цилиндр с двумя бачками, после прокачки гидропривода необходимо выключить сигнальное устройство, для чего:
– отверните перепускной клапан правого или левого рабочего цилиндра задних тормозных механизмов;
– плавно нажмите на педаль до выключения сигнальной лампы на панели приборов; если сигнальная лампа мигнет, то это будет означать, что поршни сигнализатора прошли нейтральное положение и поэтому операцию надо повторить сначала, но только отворачивая перепускной клапан переднего колеса;
– заверните клапан при нажатой педали.
После прокачки всех тормозных механизмов долейте жидкость в бачок главного тормозного цилиндра.
Плотно заверните крышку (крышки) бачка и затяните с усилием, исключающим ее поломку.

Примечание
Не доливайте в главный тормозной цилиндр жидкость, собранную в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью.

Не нажимайте на педаль при снятом тормозном барабане или снятых колодках переднего тормозного механизма, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.
После заполнения системы жидкостью проверьте автомобиль на торможение. При правильной регулировке тормозных механизмов и правильно выполненной прокачке гидропривода полное торможение должно происходить в пределах 1/2–2/3 хода педали, после чего нога должна ощущать "жесткую" педаль.
