Возможные неиспpавности электроблокировки замков и способы их устpанения

Система предназначена для одновременной блокировки замков всех дверей при запирании ключом замка левой передней двери, а также при нажатии на кнопку блокировки замка левой передней двери.

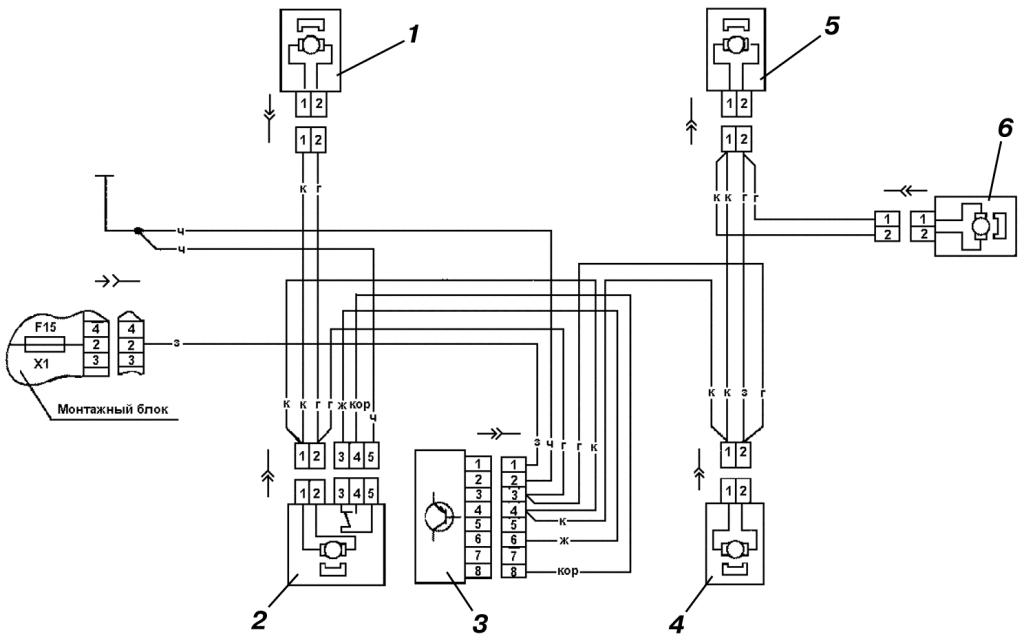

Рис. 301. Схема системы электроблокировки замков дверей: 1 – моторедуктор блокировки замка передней правой двери 871.3730; 2 – моторедуктор блокировки замка передней левой двери 87.3730; 3 – блок управления системой электроблокировки замков дверей 7403.3761; 4 – моторедуктор блокировки замка задней левой двери 871.3730; 5 – моторедуктор блокировки замка задней правой двери 871.3730; 6 – моторедуктор блокировки замка  двери задка 871.3730

Схема системы электроблокировки замков дверей дана на рис. 301 .

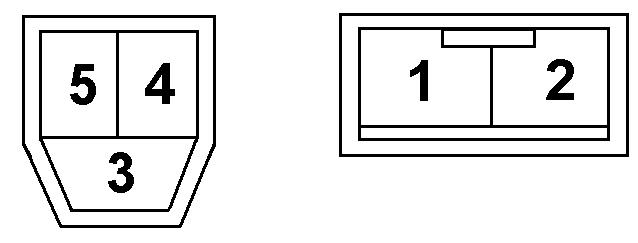

Рис. 302. Условная нумерация штекеров в колодках моторедукторов электроблокировки

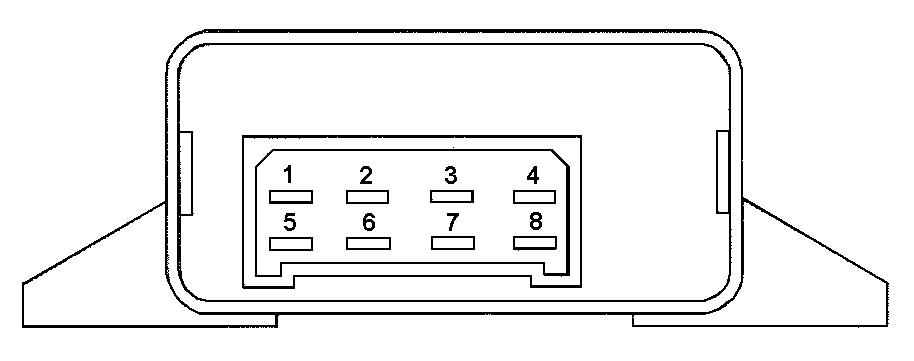

Рис. 303. Условная нумерация штекеров в колодке блока управления электроблокировкой дверей

На рис. 302 и 303 показана условная нумерация штекеров в колодках моторедукторов и блока управления.

Тяги блокировки замков приводятся моторедукторами, установленными в каждой двери. Моторедуктор левой передней двери имеет встроенный переключатель, контакты которого коммутируются при перемещении кнопки блокировки замка или при повороте ключом замка двери. Через замкнутые контакты переключателя подается сигнал на блок управления 3 (см. рис. 301 ), и он включает все моторедукторы.

Примечание Блок управления и моторедукторы не подлежат ремонту. При выходе из строя – замените.
