Ремонт УАЗ-3151 >> Ходовая часть >> Ступицы, колеса и шины



Рис. 3.98. Поворотный кулак: а – сигнальная канавка; б – указатель; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес; IV – муфта отключения колес (вариантное исполнение); в – колеса отключены; г – колеса включены; 1 – рычаг поворотного кулака; 2 – кожух полуоси;
3 – сальник; 4,20 – прокладки; 5 – шаровая опора; 6 – корпус поворотного кулака; 7 – опорная шайба; 8 – накладка; 9 – шкворень; 10 – пресс-масленка;
11 – стопорный штифт; 12 – цапфа; 13 – ступица колеса; 14 – ведущий фланец; 15 – муфта; 16 – болт муфты; 17 – шарик фиксатора; 18 – защитный колпак;
19 – втулка шкворня; 21 – внутренняя обойма; 22 – кольцо-перегородка;
23 – наружная обойма; 24 – резиновое уплотнительное кольцо; 25 – войлочное уплотнительное кольцо; 26 – упорные шайбы; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – кольцо; 30 – ведущая щлицевая втулка; 31 – соединительная шлицевая втулка; 32 – ведущая втулка; 33 – колпак; 34 – крышка; 35 – манжета; 36 – штифт; 37 – переключатель;
38 – шарик; 39, 41 – пружины; 40 – прокладка; 42 – ведомая втулка; 43 – растяжная пружина; 44 – корпус; 45 – запорное кольцо


Рис. 3.106. Задний мост с бортовой передачей: 1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец;
10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка;
16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий;
47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси;
53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

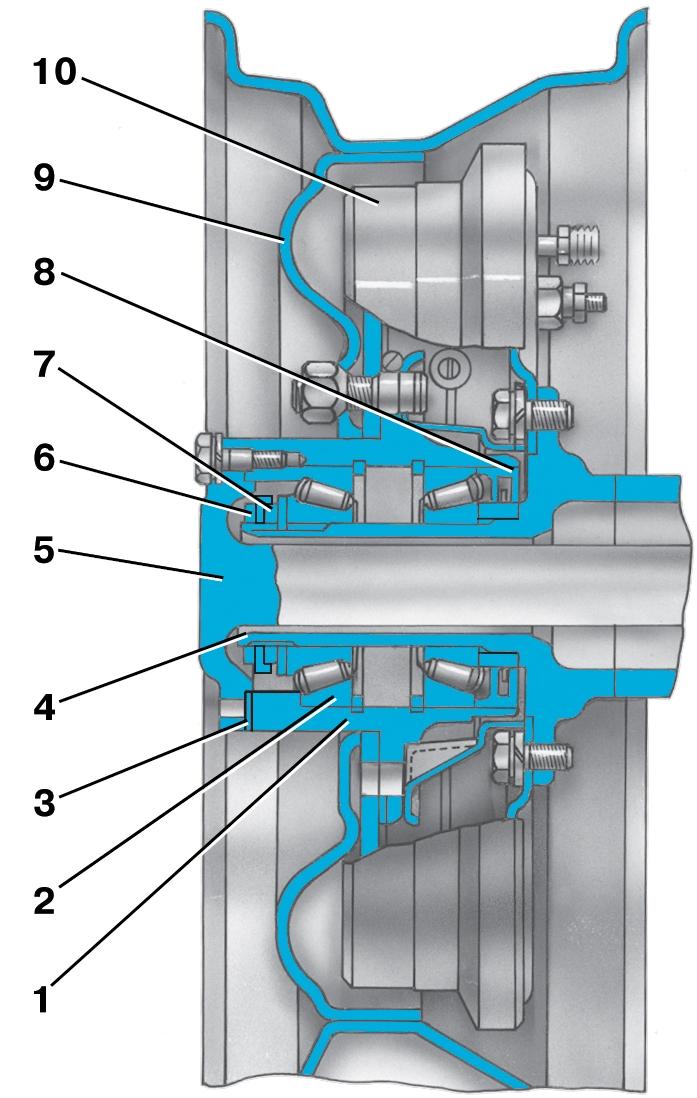

Рис. 4.8. Ступица заднего колеса: 1 – ступица; 2 – подшипник; 3 – пpокладка; 4 – цапфа;
5 – полуось; 6 – контpгайка; 7 – замочная шайба; 8 – манжета; 9 – колесо; 10 – тоpмозной баpабан


Ступицы передних и задних колес (см. рис. 3.98 и 4.8 ) всех автомобилей, кроме автомобилей с мостами с бортовой передачей, одинаковые. Фланцы ступиц автомобилей с мостами с бортовой передачей (см. рис. 3.106 ) смещены внутрь на 16,5 мм относительно их наружного торца и имеют 10 (вместо 8) резьбовых отверстий для болтов крепления ведущих фланцев.
Колеса автомобилей – дисковые, штампованные, с глубоким неразъемным ободом размерности 6LX15 или 6JX16 в зависимости от используемых шин.
Шины автомобилей – пневматические, камерные диагональные (15") или радиальные (15" или 16").

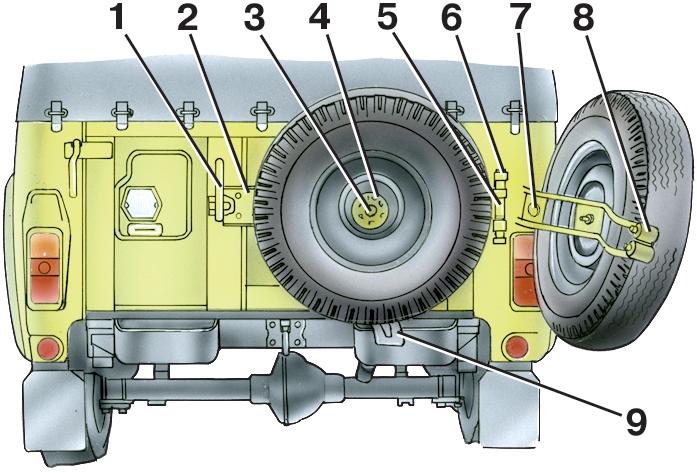

Рис. 4.9. Крепление запасного колеса автомобилей семейства УАЗ–31512: 1 – запор откидного кронштейна; 2 – откидной кронштейн;
3 – болт; 4 – прижимная шайба; 5 – неподвижная петля; 6 – ось откидного кронштейна; 7,8 – буферы; 9 – опора

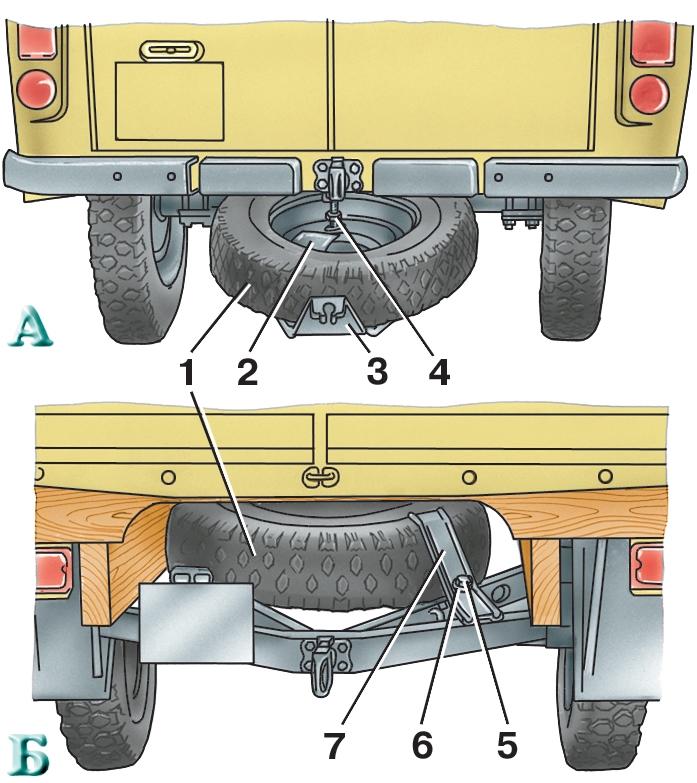

Рис. 4.10. Кpепление запасного колеса: А – автомобилей УАЗ–3741, УАЗ–3962, УАЗ–2206, УАЗ– 3909; Б – автомобилей УАЗ–3303, УАЗ–33036, УАЗ–39094, УАЗ–39095; 1 – запасное колесо;
2 – сектоp; 3 – деpжатель; 4 – гайка; 5 – болт;
6 – шайба; 7 – кpонштейн


Крепление запасного колеса на автомобилях показано на рис. 4.9 и 4.10 .

Техническое обслуживание
Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. Наличие зазора в подшипниках проверяйте покачиванием вывешенного колеса. Особое внимание обращайте на правильность регулировки подшипников ступиц колес нового автомобиля.
Периодически проверяйте и подтягивайте крепления фланцев полуосей и ведущих фланцев ступиц.
Систематически меняйте смазку в ступицах колес в соответствии с таблицей смазывания. Для замены смазки снимите ступицу с цапфы, удалите старую смазку и тщательно промойте керосином подшипники и внутреннюю полость ступицы. Слой смазки в ступице между подшипниками должен быть толщиной 10–15 мм. Не закладывайте в ступицу смазку больше нормы во избежание попадания ее в колесный тормозной механизм.
При промывке и замене смазки не снимайте манжету во избежание ее повреждения и нарушения уплотнения. Выпрессовывайте манжету только при сильном загрязнении смазки и замене подшипников ступицы.
Периодически осматривайте колеса и проверяйте затяжку гаек крепления колес. Момент затяжки гаек 98–118 Н·м (10–12 кгс·м). Для равномерной затяжки завертывайте гайки через одну. Для предупреждения заедания гаек смазывайте их каждый раз при снятии колеса. При обнаружении неисправности колеса отремонтируйте его или замените.
Применяйте шины с «универсальным» или всесезонным рисунком протектора. При эксплуатации автомобилей на грунтовых дорогах применяйте шины с рисунком протектора повышенной проходимости.
Периодически проверяйте состояние шин и давление воздуха в них, а также по мере необходимости переставляйте шины и балансируйте колеса с шинами в сборе. Давление проверяйте на холодных шинах. При необходимости доведите его до нормы.
Следите, чтобы износ протектора шин не превышал предельной величины (до индикаторов износа, а при их отсутствии до 1,6 мм остаточной глубины рисунка протектора).

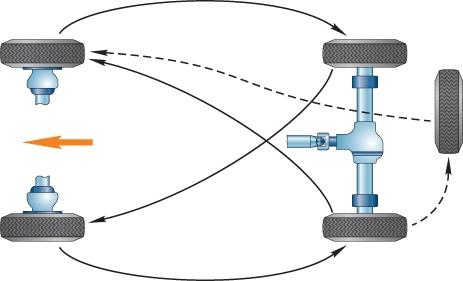

Рис. 4.11. Схема перестановки колес


При неравномерном износе протектора переставьте шины в последовательности, показанной на рис. 4.11 .
При перестановке диагональных шин используйте запасную шину, если ее износ не отличается от износа остальных шин.
Перестановка радиальных шин должна быть по бортовой – переднее и заднее колеса по одному борту меняются местами. Запасное колесо в схеме перестановки не участвует.
При интенсивном неравномерном износе передних шин проверьте и при необходимости отрегулируйте схождение колес, которое должно быть 1,5–3 мм.
Порядок регулировки указан в разделе «Передний мост».
При появлении «пятнистого» износа шин или повышенной отдаче на рулевое колесо проверьте и при необходимости произведите статическую или динамическую балансировку колес с шинами в сборе. Балансировку колес рекомендуется производить также профилактически одновременно с перестановкой шин с целью предупреждения повышенного износа шин и деталей рулевого управления.
Особенно необходима профилактическая балансировка колес на автомобилях семейства УАЗ–31512.

Балансировка колес с шинами в сборе
Перед балансировкой колесо необходимо очистить от грязи. Для облегчения установки пружины балансировочного грузика давление в шине рекомендуется снизить до 50 кПа (0,5 кгс/см 2 ).
Дисбаланс колеса в сборе с шиной не должен быть более 1600 г·см (40 г на закраине обода с каждой стороны).
Динамическая балансировка колес производится на специальном станке.
При отсутствии возможности провести полную динамическую балансировку можно провести статическую балансировку на приспособлении, имитирующем вращение колеса на ступице, на котором необходимо обеспечить наибольшую легкость вращения.
Колеса балансируются с помощью специальных грузиков и пружин, устанавливаемых на реборду обода.
Балансировка на приспособлении производится следующим образом:
1. Приведите колесо во вращение. После остановки колеса нанесите мелом метку на его верхней (легкой) части.
2. Повторите операцию, вращая колесо в обратном направлении, и нанесите вторую метку на верхней части.
3. Разделите пополам расстояние между метками и поставьте третью (среднюю) метку, которая будет определять легкое место колеса.
4. Установите один или несколько грузиков возле третьей (средней) метки для полного уравновешивания колеса. Если массу грузиков точно подобрать не удается, то вместо первоначально установленных грузиков по обе стороны от метки поставьте четное число попарно одинаковых грузиков, суммарная масса которых несколько превышает необходимую, а затем, раздвигая их на равные расстояния от легкой точки колеса, добейтесь безразличного равновесия.
5. Разделите по возможности поровну подобранные грузики по весу и установите с обеих сторон колеса напротив друг друга.

Регулировка подшипников ступиц колес
Регулировку подшипников выполняйте тщательно. При слабой затяжке подшипников в них во время движения возникают удары, разрушающие подшипники. При слишком тугой затяжке происходит сильный нагрев подшипников, вследствие чего смазка вытекает и подшипники выходят из строя.
Регулировку подшипников производите в следующем порядке:
1. Поднимите домкратом колесо, подшипники которого необходимо отрегулировать.
2. Выньте полуось заднего моста (или ведущий фланец ступицы с муфтой отключения колеса переднего моста). Для этого заверните два болта-съемника.
3. Отогните ус стопорной шайбы, отверните контргайку, снимите стопорную шайбу.
4. Отверните гайку регулировки подшипников на 1/6–1/3 оборота (1–2 грани).
5. Проворачивая рукой колесо, проверьте легкость его вращения. В случае тугого вращения устраните причину торможения (например, задевание барабана за тормозные колодки, заедание манжет и т. д.).

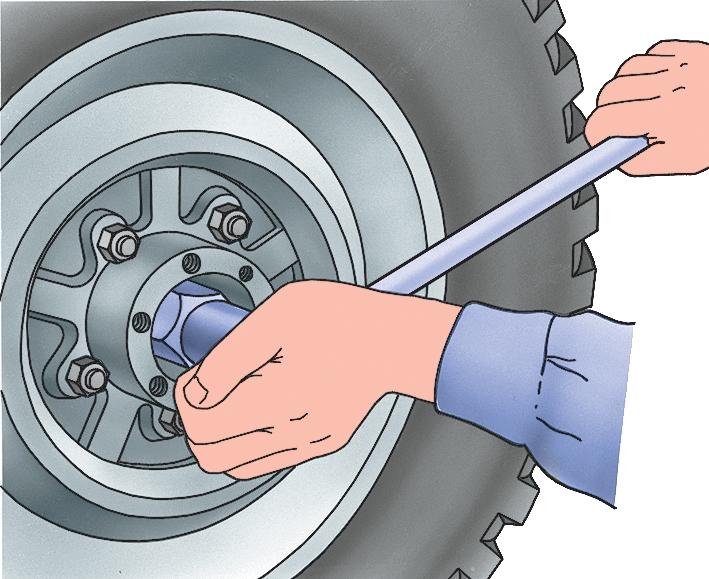

Рис. 4.12. Регулиpовка подшипников ступицы колеса


6. Затяните гайку регулировки подшипников ступицы с помощью ключа ( рис. 4.12 ) и воротка длиной 300–350 мм усилием одной руки до тугого вращения колеса. При затягивании гайки нажимайте на вороток ключа плавно, без рывков и проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников.

Рис. 4.13. Регулиpовка подшипников ступицы колеса


7. Отверните гайку на 1/4–1/3 оборота (1,5–2 грани), установите стопорную шайбу. Затяните контргайку и застопорите обе гайки, загибая усы шайбы на грани гайки и контргайки ( рис. 4.13 ).
8. Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно вращаться свободно, без заеданий, заметного осевого зазора и качки.
9. Установите на место полуось заднего моста (или ведущий фланец и муфту отключения колес переднего моста), установите болты с пружинными шайбами и затяните. Момент затяжки 60–70 Н·м (6–7 кгс·м).
Правильность регулировки подшипников проверьте по нагреву ступицы колеса при движении. Если ступица нагревается сильно, отверните гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.
При проверке регулировки подшипников по нагреву ступиц не пользуйтесь рабочими тормозными механизмами, так как в этом случае ступицы нагреваются от тормозных барабанов.

Ремонт
При появлении на ступицах, колесах значительного износа, повреждений и других неисправностей снимите их с автомобиля, разберите, проверьте состояние деталей и их пригодность для дальнейшей работы.
Изношенные и поврежденные детали замените новыми или отремонтируйте.

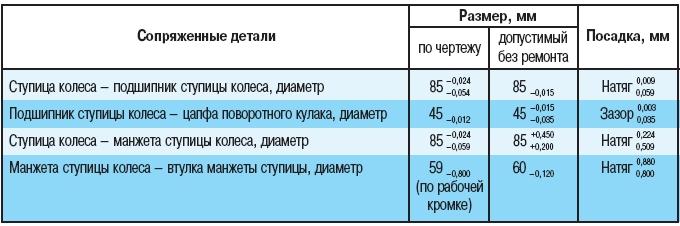

При ремонте ступиц и сопряженных с ними деталей пользуйтесь данными табл. 4.1.
При разборке ступиц обратите внимание на состояние подшипников, манжет и их втулок. Подшипники, имеющие пятнистый износ, выкрашивание, поврежденные буртики внутренних колец или сепараторы, замените.
Колеса не должны иметь трещин, вмятин и погнутости. При обнаружении вмятин и погнутости выправьте их, а поверхность окрасьте. Радиальное биение посадочных полок и торцевое биение внутренней поверхности бортов обода колеса не должно превышать 1,2 мм.
Колеса, имеющие диски с разбитыми отверстиями для крепления, замените.
  Снятие, разборка и сборка ступиц
Снятие ступиц производите в следующем порядке:
1. Снимите колесо со ступицы (см. раздел «Снятие колес, разборка и сборка шин»).
2. Отверните болты крепления полуоси и снимите полуось заднего моста (защитный колпак ступицы, муфту отключения колес и ведущий фланец переднего моста).

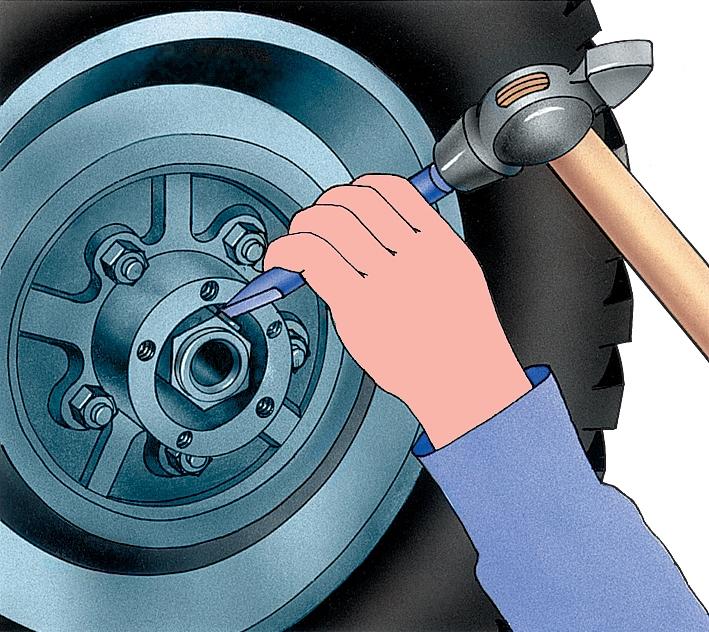

3. Отогните ус стопорной шайбы, отверните контргайку и снимите стопорную шайбу.
4. Отверните гайку регулировки подшипников и снимите упорную шайбу.
5. Снимите с цапфы ступицу с барабаном, подшипниками, манжетой и упорной шайбой манжеты.
Для замены износившихся или поврежденных подшипников разберите ступицу в следующем порядке:

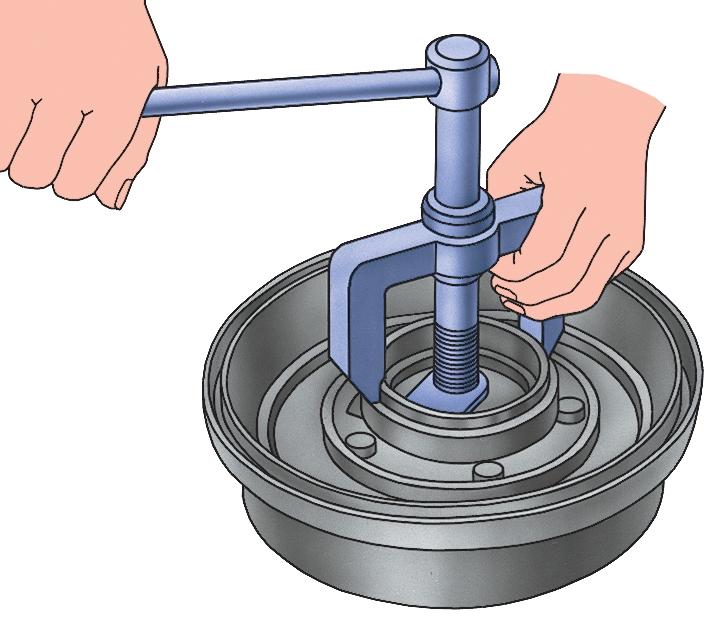

Рис. 4.14. Выпpессовка наpужного кольца внутpеннего подшипника ступицы


1. Выпрессуйте наружное кольцо внутреннего подшипника приспособлением ( рис. 4.14 ). Одновременно с наружным кольцом будет выпрессована манжета с упорной шайбой и внутренним кольцом этого подшипника. Эту операцию выполняйте осторожно, чтобы не повредить манжету.

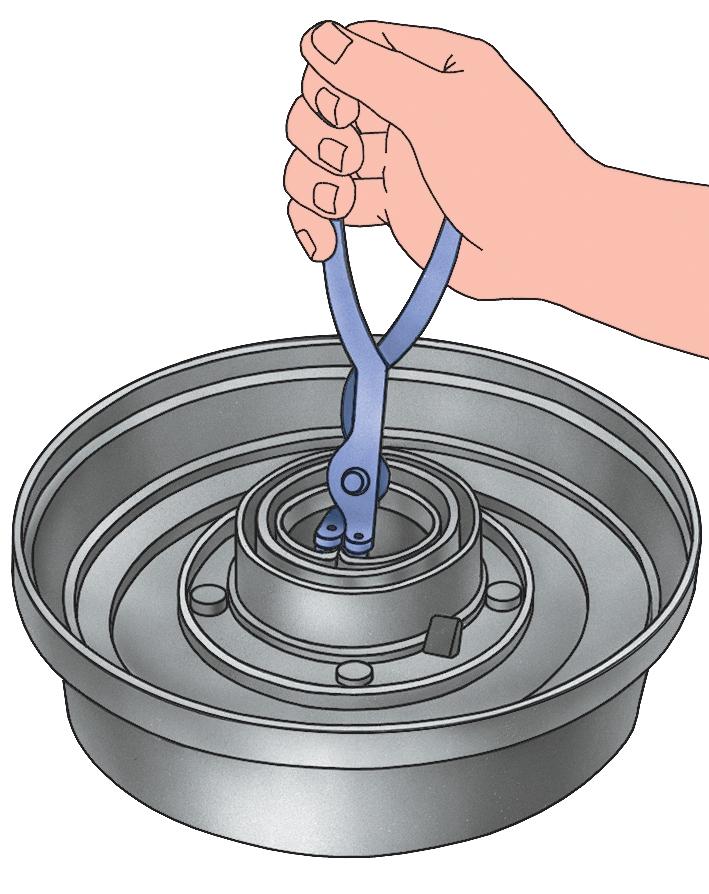

Рис. 4.15. Снятие упоpного кольца подшипника ступицы колеса


2. Снимите упорное кольцо внутреннего подшипника с помощью щипцов ( рис. 4.15 ).
3. Сдвиньте наружное кольцо наружного подшипника до упора в выступ ступицы, чтобы освободить упорное кольцо.
4. Снимите упорное кольцо наружного подшипника с помощью щипцов.

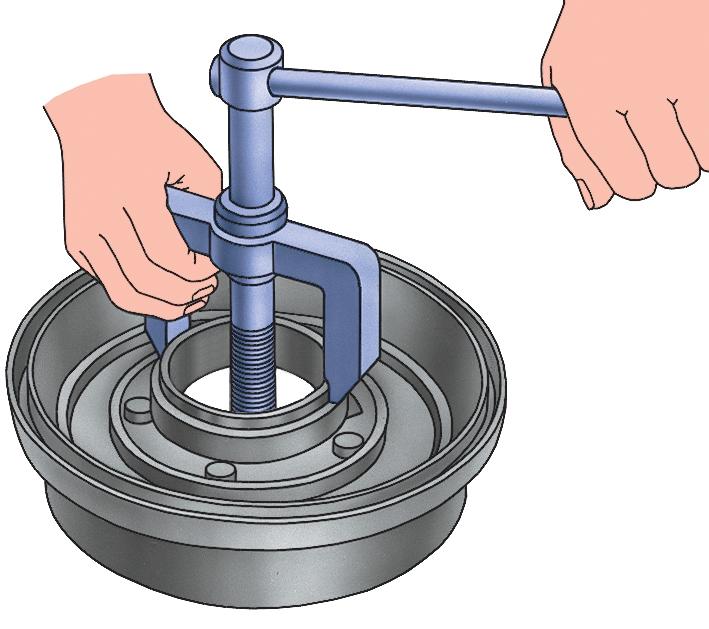

Рис. 4.16. Выпpессовка наpужного кольца наpужного подшипника ступицы


5. Выпрессуйте наружное кольцо наружного подшипника приспособлением ( рис. 4.16 ).
Сборку ступицы производите в обратном порядке с учетом следующего:
1. При замене подшипников замените и наружные кольца. Вновь установленные наружные кольца подшипников ступиц колес должны быть плотно прижаты к своим упорным кольцам, иначе после регулировки подшипников появится зазор.
Указанную операцию производите тугой затяжкой подшипников гайками после установки собранных ступиц на цапфу (перед регулировкой). Между манжетой и внутренним подшипником обязательно установите упорную шайбу, иначе при снятии ступицы с цапфы манжета может быть повреждена. При сборке ступицы манжету необходимо запрессовать до упора в упорную шайбу.

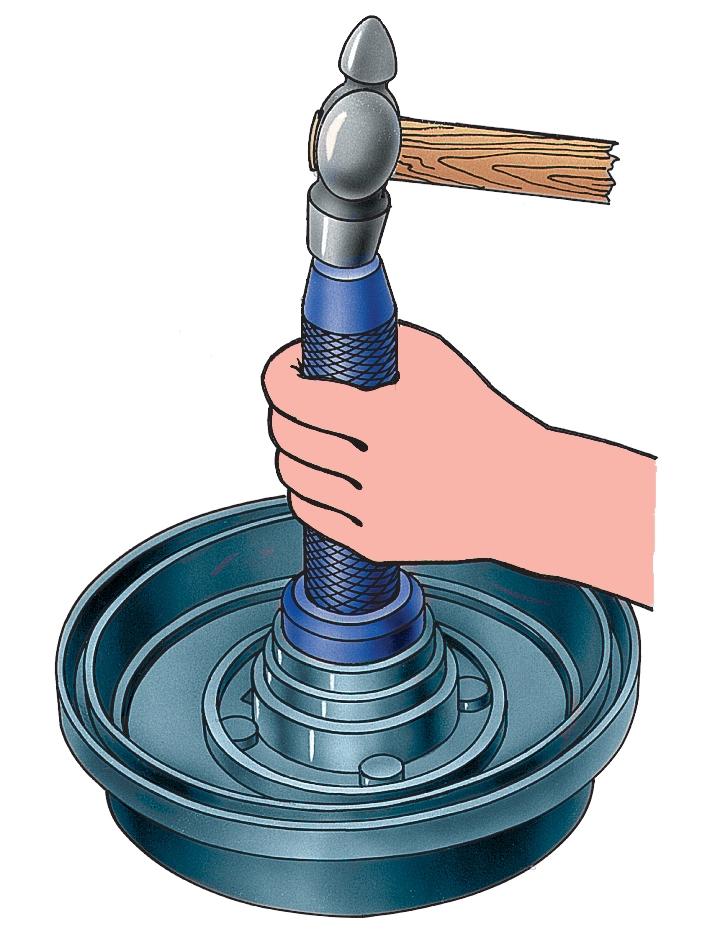

Рис. 4.17. Запpессовка манжеты и наpужных колец подшипников ступицы


2. Запрессовку манжеты и наружных колец подшипников производите кольцевой оправкой ( рис. 4.17 ).
3. Перед установкой ступицы на цапфу заложите в подшипники смазку согласно указаниям таблицы смазывания.
4. При сборке помните, что между наружным подшипником и гайкой регулировки подшипников устанавливается термически обработанная упорная шайба. При отсутствии шайбы регулировочная гайка может выйти из строя.
5. Если на усах стопорной шайбы есть хотя бы незначительные трещины, замените ее, иначе возможна поломка усов шайбы и самоотворачивание (или самозатяжка) гаек, что выведет из строя подшипники.
6. После установки ступицы с барабаном на цапфу отрегулируйте затяжку подшипников.
  Снятие колес, разборка и сборка шин
Снятие колеса с автомобиля производите в следующем порядке:
1. Ослабьте гайки крепления колес.
2. Вывесите домкратом колесо, которое подлежит замене.
3. Отверните гайки крепления колеса и снимите колесо со ступицы.
Установку колеса на ступицу производите в обратном порядке.
При разборке и сборке шин соблюдайте следующее:
– сборке подлежат только чистые, исправные, соответствующие размерам и типам покрышки, камеры и диски колес;
– в новые покрышки заправляйте только новые камеры;
– разборку и сборку шин в пути производите с применением специальных лопаток, имеющихся в комплекте водительского инструмента; в гаражных условиях – с применением специального оборудования;
– разборку и сборку шин производите в условиях, исключающих попадание песка и грязи на камеры и покрышки.
Разборку шины производите в следующем порядке:
1. Выпустите полностью воздух из камеры, вывернув золотник вентиля.

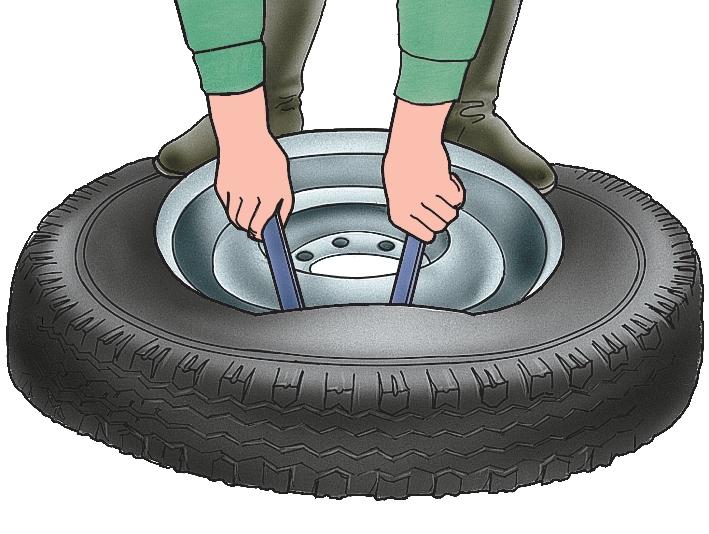

Рис. 4.18. Снятие наpужного боpта покpышки


2. Заправьте часть борта покрышки (со стороны, противоположной вентилю) в углубление диска колеса, а затем монтажными лопатками переместите борт покрышки через диск, начав операцию у вентиля ( рис. 4.18 ).
В случае прилипания покрышки к диску отделите ее борта с помощью домкрата, используя, например, массу автомобиля.
Для этого положите колесо под автомобиль, установите домкрат на покрышку около диска колеса (для наружного борта обязательно на стороне, противоположной вентилю), подложив под основание домкрата доску и начинайте подъем автомобиля. После нескольких качков воротка домкрата покрышка легко отстанет от диска.
3. Вытолкните вентиль из отверстия диска и выньте камеру.

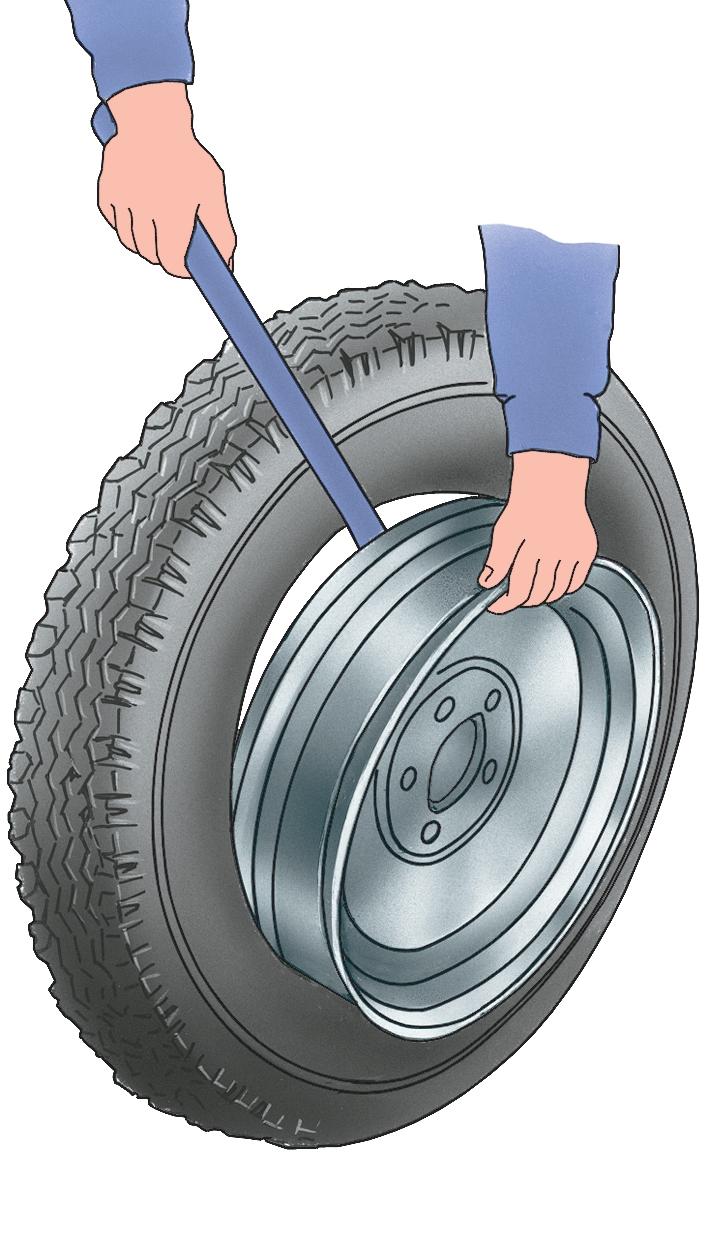

Рис. 4.19. Снятие внутpеннего боpта пок-pышки


4. Сдвиньте другой борт покрышки в углубление диска и, закладывая лопатки, как показано на рис. 4.19 , снимите покрышку.
Если разборка шины производится только для замены камеры, снимите с диска только один борт покрышки со стороны вентиля.
Сборку шины производите в следующем порядке:
1. Положите диск отверстием для вентиля камеры вверх.
2. Припудрите покрышку (внутри) и камеру тонким слоем талька по всей поверхности, излишек талька удалите.
Для облегчения сборки смажьте борт покрышки мыльным раствором.

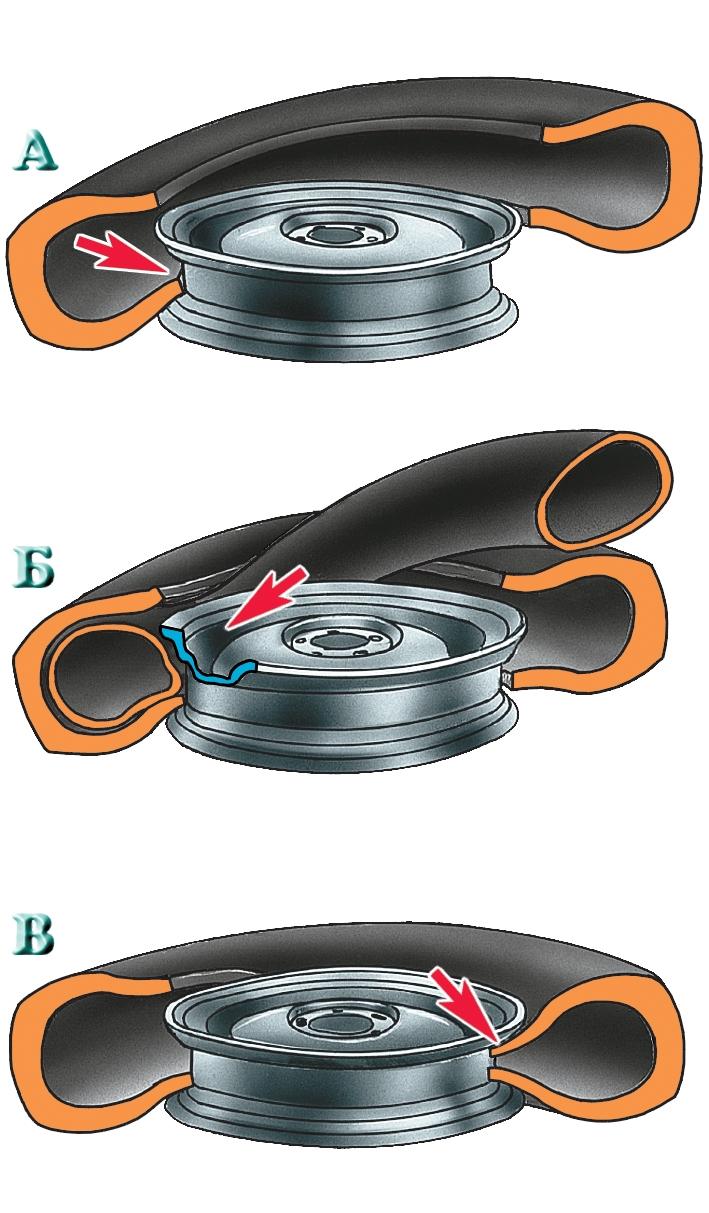

Рис. 4.20. Установка шины на колесо: А – установка внутpеннего боpта покpышки; Б – запpавка камеpы в покpышку; В – установка наpужного боpта покpышки


3. Положите покрышку на колесо так, чтобы серийный номер был сверху. С помощью монтажных лопаток установите внутренний борт покрышки ( рис. 4.20 , А) на диск колеса и введите его в углубление диска.
4. Введите вентиль камеры в отверстие диска и аккуратно заправьте камеру в покрышку ( рис. 4.20 , Б).
5. Подкачайте камеру настолько, чтобы она расправилась и заняла правильное положение на диске, а затем выпустите воздух.
6. Убедившись, что нижний борт покрышки находится в углублении диска, наденьте с помощью монтажных лопаток наружный борт покрышки на диск ( рис. 4.20 , В). Начинайте заправку наружного борта покрышки со стороны, противоположной вентилю, и продолжайте в обе стороны, приближаясь к нему. При этом следите за правильностью положения вентиля в отверстии диска, не допуская его перекоса.
По мере надевания борта заправленную часть покрышки сдвигайте в углубление диска.
7. Накачайте камеру до нормального давления, затем полностью спустите из нее воздух и вторично накачайте для обеспечения правильного (без складок) положения камеры в покрышке.
